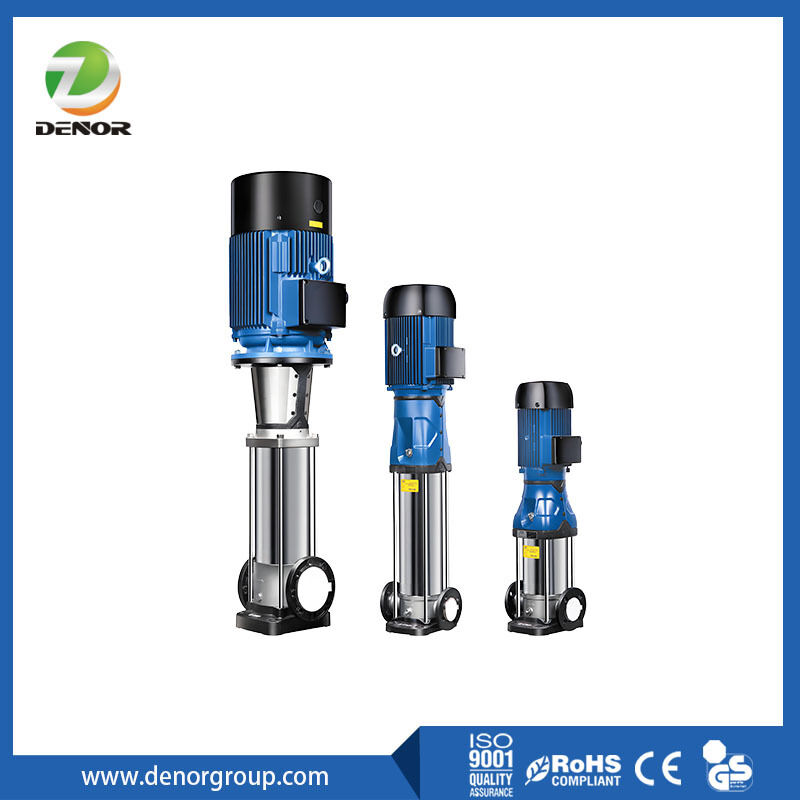

پمپ چند مرحله ای عمودی CDL/CDLF

پمپ گریز از مرکز چند مرحله ای عمودی Denor CDL/CDLF با اتصال پروانه های چند مرحله ای به صورت سری، هد بالایی را به دست می آورد که برای سناریوهایی با الزامات فشار مایع بالا مناسب است. زمینه های رایج شامل تامین آب ثانویه برای ساختمان های مسکونی و اداری مرتفع است که مشکل فشار آب ناکافی طبقات را حل کرده و فشار آب پایدار را تضمین می کند.

پمپ های چند مرحله ای عمودی CDL/CDLF برای کاربردهای مختلف از پمپاژ آب آشامیدنی گرفته تا پمپاژ مایعات صنعتی طراحی شده اند. برای مایعات با دمای مختلف، دبی نامی متفاوت، محدوده فشار متفاوت اعمال می شود.
CDL برای مایعات غیر خورنده مناسب است.
CDLF برای مایعات کمی خورنده مناسب است.

پمپ های Denor CDL/CDLF یک نوع جدید از فناوری آب بندی را اتخاذ می کنند تا به راحتی مهر و موم مکانیکی محفظه فولادی ضد زنگ را جدا کنند. علاوه بر این، این دستگاه توسط یک موتور الکتریکی استاندارد هدایت می شود. شفت خروجی موتور مستقیماً از طریق یک کوپلینگ به شفت پمپ متصل می شود. سیلندر مقاوم در برابر فشار و اجزای عبور جریان بین سر پمپ و بخش ورودی و خروجی با پیچ های نگهدارنده ثابت می شوند. ورودی و خروجی در پایین پمپ در یک صفحه قرار دارند. این نوع پمپ را می توان به یک محافظ هوشمند مجهز کرد تا به طور موثر از خشک کار کردن، خارج از فاز و اضافه بار جلوگیری کند.

به طور خلاصه، پمپ گریز از مرکز چند مرحله ای عمودی Denor CDL/CDLF یک راه حل قدرتمند و کارآمد برای انتقال و گردش آب ارائه می دهد. عملکرد ولتاژ بالا، طراحی جمع و جور و عملکرد قابل اعتماد آن را به انتخاب ارجح برای کاربردهای صنعتی، تجاری و مسکونی تبدیل کرده است. این یک انتخاب ایده آل برای تامین آب مرتفع، فرآیندهای فشار قوی صنعتی و سیستم های انرژی است.

معنی مدل:

به عنوان مثال 50 CDLF 18-15x6 را در نظر بگیرید:
50 --- قطر ورودی و خروجی (میلی متر)
CDL --- پمپ خط لوله چند مرحله ای عمودی
F --- قطعات عبور جریان از جنس استنلس استیل هستند
18 --- جریان (متر مکعب/ساعت)
15 --- هد (متر)
6 --- تعداد مراحل

کاربرد:

1. تامین آب: فیلتراسیون و حمل و نقل کارخانه آب، تحویل آب منطقه ای کارخانه آب، افزایش فشار لوله اصلی، افزایش فشار ساختمان های مرتفع.
2. افزایش فشار صنعتی: سیستم آب فرآیند، سیستم تمیز کردن، سیستم شستشوی فشار قوی، سیستم آتش نشانی.
3. حمل و نقل مایعات صنعتی: سیستم های خنک کننده و تهویه مطبوع، آب تغذیه دیگ بخار و سیستم های میعان، ماشین ابزار، حمل و نقل محیط های اسیدی و قلیایی.
4. تصفیه آب: سیستم های اولترافیلتراسیون، سیستم های اسمز معکوس، سیستم های تقطیر، جداکننده ها و سیستم های تصفیه آب برای استخرها.
5. آبیاری: آبیاری مزارع، آبیاری بارانی، آبیاری قطره ای.

6. آتش نشانی.



ویژگی:

1. این مدل از یک مدل هیدرولیکی عالی و فناوری ساخت پیشرفته استفاده می کند که عملکرد و عمر مفید پمپ را تا حد زیادی بهبود می بخشد.
2. این دستگاه از مهر و موم های مکانیکی ساخته شده از کاربید سیمانی و لاستیک فلوئور برای آب بندی شفت استفاده می کند که می تواند قابلیت اطمینان عملکرد پمپ و دمای محیط انتقال را بهبود بخشد.
3. قسمت سرریز دستگاه از ورق استیل ضد زنگ ساخته شده و جوش داده شده است که پمپ را برای محیط های کمی خورنده مناسب می کند.
4. با ساختار جمع و جور، اندازه کوچک، وزن سبک، سر و صدای کم، اثر صرفه جویی در انرژی قابل توجه و نگهداری آسان.
5. ورودی و خروجی آب پمپ گریز از مرکز CDL/CDLF در یک خط افقی از پایه پمپ قرار دارند که می تواند مستقیماً در خط لوله استفاده شود.
6. این دستگاه از موتور استاندارد استفاده می کند و کاربران می توانند به راحتی موتور را با توجه به نیاز خود مجهز کنند.
7. محافظ های هوشمند را می توان با توجه به نیاز کاربر مجهز کرد تا به طور موثر از خشک کار کردن، کمبود فاز و اضافه بار پمپ محافظت کند.



داده های پارامتر:

مدل	توان	نرخ جریان	1	1.2	1.6	2	2.4	2.8	3.2	3.5
	(کیلووات)	(متر مکعب/ساعت)
CDL2.2	0.37	H(m)	18	17	16	15	13	12	10	8
CDL2.3	0.37	H(m)	27	26	24	22	20	18	15	12
CDL2.4	0.55	H(m)	36	35	33	30	26	24	20	16
CDL2.5	0.55	H(m)	45	43	40	37	33	30	24	20
CDL2.6	0.75	H(m)	53	52	50	45	40	36	30	24
CDL2.7	0.75	H(m)	63	61	57	52	47	41	35	28
CDL2.9	1.1	H(m)	80	78	73	67	61	54	45	37
CDL2.11	1.1	H(m)	98	95	89	82	73	64	54	44
CDL2.13	1.5	H(m)	116	114	106	98	89	78	65	52
CDL2.15	1.5	H(m)	134	130	123	112	100	90	73	60
CDL2.18	2.2	H(m)	161	157	148	136	121	108	91	76
CDL2.22	2.2	H(m)	197	192	180	165	148	130	110	90
CDL2.26	2.2	H(m)	232	228	214	198	179	158	130	110
