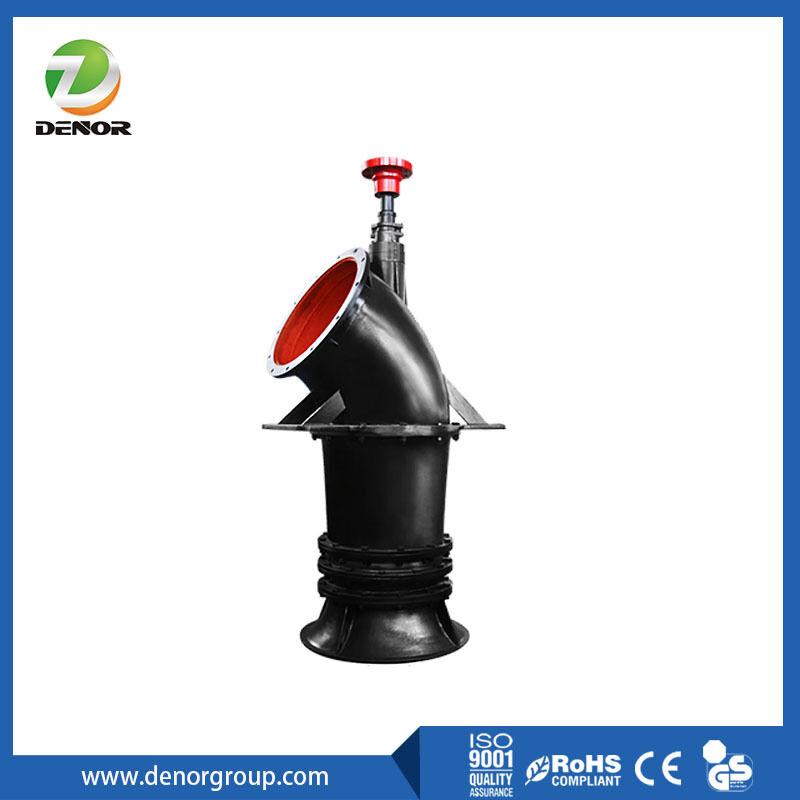

پمپ جریان محوری عمودی ZLB
پمپ جریان محوری عمودی ZLB یک پمپ جریان محوری کوچک و متوسط است که توسط Denor توسعه یافته است. این سری از محصولات طیف گسترده، عملکرد هیدرولیکی خوب و ساختار جدیدی دارد، که با راندمان بالا، عملکرد خوب حفرهزایی، نصب و نگهداری آسان مشخص میشود. در عین حال، همراه با آخرین فناوری کنترل اطلاعات، سیستم پمپ آب هوشمند که به طور مستقل توسعه یافته است، میتواند پیکربندی شود و دارای عملکرد نظارت خودکار است.
کاربرد
این سری از محصولات میتواند برایآب تمیز یا مایعات دیگر با خواص فیزیکی و شیمیایینزدیک بهآب که دمای سیال انتقالدهنده آن بیش از50ºC نباشد، استفاده شود. آنها به طور گسترده در پروژههای بزرگ حفاظت از آب، آبیاری مزارع، انتقال آب صنعتی استفاده میشوند. نیروگاه حرارتی آب در گردش، سطح کشتیسازی، تامین و زهکشی آب شهری و پروژههای انحراف آب.
جدول پارامترهای عملکرد (هد کم و جریان زیاد)
| مدل |
ظرفیت(m³/s) |
زاویه نصب |
هد(m) |
راندمان پمپ(٪) |
توان شفت(kW) |
سرعت(rpm) |
قطر بیرونی پروانه(mm) |
| 1200ZLB-125 |
3.16 |
-6 |
3.5 |
84.2 |
127.6 |
490 |
970 |
| 3.36 |
-4 |
3.9 |
84.5 |
150.4 |
| 3.67 |
-2 |
4.1 |
85.1 |
174.8 |
| 4.17 |
0 |
4.1 |
85.5 |
196 |
| 4.41 |
2 |
4.4 |
85.7 |
219.6 |
| 4.68 |
4 |
4.6 |
84.7 |
247.8 |
جدول مواد پیکربندی استاندارد
| توضیحات قطعه |
آب |
فاضلاب |
| GB |
ASTM |
GB |
ASTM |
| مخروط مکش |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| بدنه پره راهنما |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| پروانه |
HT250 |
A4835 |
ZG07Cr19Ni10 |
CF8 |
| محفظه پروانه |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| لوله خمشی خروجی |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| غلاف شفت |
06Cr19Ni10 |
304 |
14Cr17Ni2 |
431 |
| شفت |
40Cr |
5140 |
20Cr13 |
A276-420 |
| کوپلینگ |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| یاتاقان راهنما |
یاتاقان لاستیکی |
/ |
یاتاقان Thordon |
/ |
| جعبه غلاف |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| آببند بستهبندی |
PTFE |
/ |
PTFE |
/ |
| یاتاقان شعاعی رانشی |
یاتاقان غلتشی |
/ |
یاتاقان غلتشی |
/ |
| پایه موتور |
Q235B |
A36 |
Q235B |
A36 |
| پایه درایو |
HT250/Q235B |
A4835/A36 |
HT250/Q235B |
A4835/A36 |
مزایای محصول
صرفه جویی در انرژی با راندمان بالا:
مدل هیدرولیکی توسط تئوری جریان سه بعدی طراحی شده و توسط شبیهسازی محاسباتی CFD محاسبه میشود، با بهترین عملکرد در تئوری. اجزای هیدرولیکی از قالب فلزی ساخته شدهاند، قالب پره راهنما دقیقاً ریختهگری شده و توسط CNC ماشینکاری میشود. پوسته پره راهنما و قطعه خام مخروط مکش توسط ماسه رزین ریختهگری میشوند، کانال جریان جامد کاملاً مطابق با نقشههای طراحی است، با راندمان بالاتر و منطقه راندمان بالا.
قابلیت اطمینان بالا:
طراحی کانال جریان ورودی منطقی است، آب ورودی یکنواخت و بدون گرداب است، با عملکرد روان، هممرکزی مطلق شفت پمپ و تعادل استاتیکی عالی قطعات روتور تضمین میکند که پمپ هنگام کار با سرعت بالا، لرزش و نویز کمی دارد.
فناوری پیشرفته:
تمام قطعات با استفاده از قالب فلزی، ریختهگری دقیق، کیفیت قطعات قابل اعتماد است.
نگهداری کم:
ساختار منطقی، مونتاژ و جداسازی راحت و نگهداری ساده.
مدیریت موجودی:
مدیریت موجودی منطقی، زمان تحویل کوتاه، تحویل سریع.
نظارت خودکار:
مجهز به سیستم پمپ آب هوشمند که به طور مستقل توسعه یافته است، با عملکرد نظارت خودکار.
