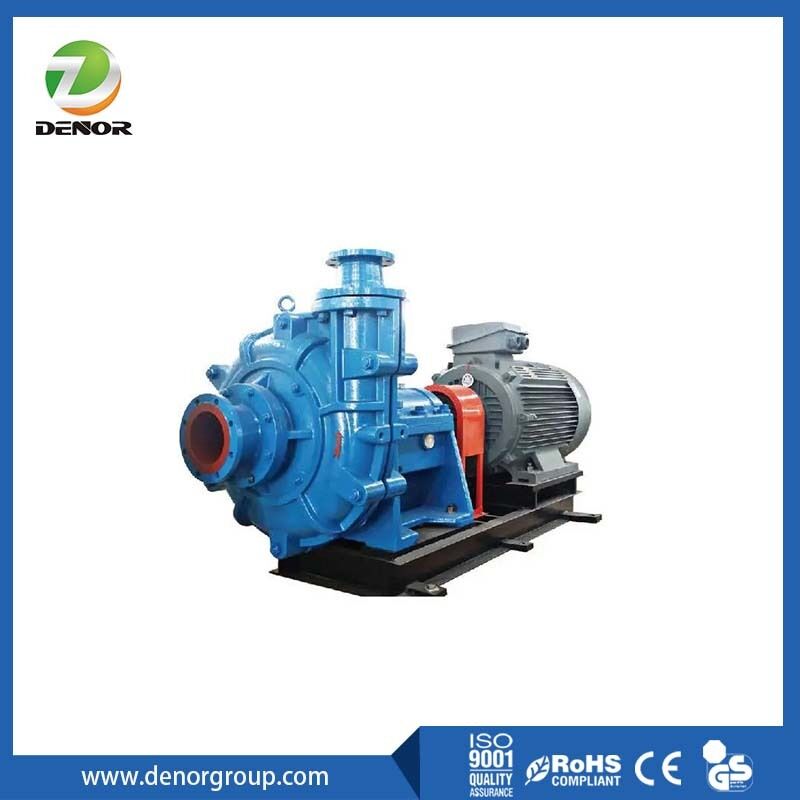

ZJ پمپ خمیر افقی

ZJ Horizontal Slurry Pump یک پمپ ضد سایش است که متعلق به محوری، خود مکش، تک مرحله ای، تک مکش، پمپ های خمیر سانتریفیوژال است.قطعات جریان گذر از این سری از پمپ ساخته شده از آهن رسوب آلیاژ با سختی بالا، که دارای مقاومت در برابر سایش، مقاومت در برابر خوردگی و مقاومت در برابر ضربه است، بنابراین طول عمر پمپ را افزایش می دهد.پمپ بر اساس ساختار آن به نوع افقی (سری ZJ) و نوع عمودی (سری ZJL) تقسیم می شود.پمپ های افقی بر اساس قطر خروجی به مشخصات مختلفی تقسیم می شوند: 350mm، 300mm، 250mm، 200mm، 150mm، 100mm، 80mm، 65mm، 50mm، 40mm و غیره؛هر اندازه پمپ دارای قطرات مختلف چرخ دار برای انتخاب با توجه به لیفت های مختلف است.

پمپ آب رسوب افقی ZJ برای صنایع صنعتی مانند معدن، نیروگاه های برق، خشکی، فلزات سازی، مواد شیمیایی، مواد ساختمانی و نفت مناسب است.به طور عمده برای حمل مواد خیس کننده حاوی ذرات جامد استفاده می شود.، مانند پردازش غلظت و تخلیه در کارخانه های پردازش مواد معدنی، حذف خاکستری در نیروگاه های برق، کارخانه آماده سازی زغال سنگ انتقال شیری زغال سنگ و آماده سازی زغال سنگ رسانه های سنگین،و عملیات معدن رودخانه ای ساحلی حمل و نقل خمیر، و غیره غلظت وزن Slurry که می تواند آن را اداره کند 45٪ مورتر و 60٪ Slurry است؛ حالت انتقال می تواند اتصال مستقیم، کمربند، هیدرولیک، تنظیم سرعت تبدیل فرکانس، و غیره باشد.و همچنین می تواند به صورت سری یا موازی بر اساس نیازهای کاربر کار کند.

ZJ پمپ خمیر افقیمحدوده پارامتر:

قطر خروجی پمپ: 40-550 mm

محدوده جریان: 4.5m3/h -7600 m3/h

فاصله سر: 6 متر تا 134 متر

اصول کارZJ پمپ خمیر افقی

تحت عمل نیروی گریز از مرکز، مایع از مرکز چرخدار به لبه بیرونی پرتاب می شود و انرژی به دست می آورد،خارج شدن از لبه بیرونی چرخدار با سرعت بالا و وارد شدن به محفظه پمپ voluteدر محفظه پمپ volute، مایع به دلیل گسترش تدریجی کانال جریان کاهش می یابد و بخشی از انرژی حرکتی را به انرژی فشار ثابت تبدیل می کند.آن را به لوله تخلیه با فشار بالاتر جریان می دهد و به محل مورد نیاز ارسال می شود.هنگامی که مایع از مرکز چرخدار به لبه بیرونی جریان می یابد، یک خلاء خاص در مرکز چرخدار شکل می گیرد.از آنجا که فشار بالاتر از سطح مایع در مخزن ذخیره سازی بزرگتر از فشار در ورودی پمپ است، مایع به طور مداوم به چرخدار فشار می آید.

ویژگی های ساختاریZJ پمپ خمیر افقی:

• قطر بزرگ و کانتیلیور کوتاه، سفتی گره را تضمین می کنند و برای قدرت بالا و شرایط سخت کار مناسب هستند.

• آستین فولاد ضد زنگ سخت دارای یک فضای خالی مناسب با شاخه است و حلقه های O در هر دو سر نصب شده اند تا از شاخه در برابر فرسایش و خوردگی محافظت شود.

• هر دو صفحه پوشش جلو و عقب چرخ دار دارای تیغه های کمکی هستند که می توانند جریان عقب را کاهش دهند و فشار مهر و موم را کاهش دهند.

• بدن پمپ و پوشش پمپ از مواد آهن انعطاف پذیر با دنده های قوی اضافی ساخته شده است تا توانایی مقاومت در برابر فشار بالا را تضمین کند.

• قطعات عبور از جریان از انواع آلیاژ های ضد فرسایش یا لاستیک های دارای کروم بالا با خواص مختلف ساخته شده اند. آنها در برابر سایش، ضربه و فرسایش مقاوم هستند،که عمر پمپ را به شدت افزایش می دهد.

• چرخ دار روش هایی مانند کانال های جریان گسترده و تیغه های خمیده را برای بهبود قابلیت های پر شدن و ضد سایش و افزایش عمر استفاده می کند.

• مهر و موم های میله می تواند به شکل مهر و موم بسته بندی، مهر و موم های دستی چرخ دار، مهر و موم های مکانیکی و غیره باشد تا نیازهای مهر و موم شرایط عملیاتی مختلف را برآورده کند.

• موقعیت خروجی پمپ می تواند در هشت زاویه مختلف در فواصل 45 درجه نصب و استفاده شود و در صورت لزوم چرخش یابد.

• مجموعه ی لاغری با روغن نازک و روغن روغن قابل استفاده است. روش مناسب روانکاری را با توجه به شرایط کار مختلف انتخاب کنید.

شرایط کار:

کاربرد:

عکس محصول

جدول پارامترهای عملکرد
